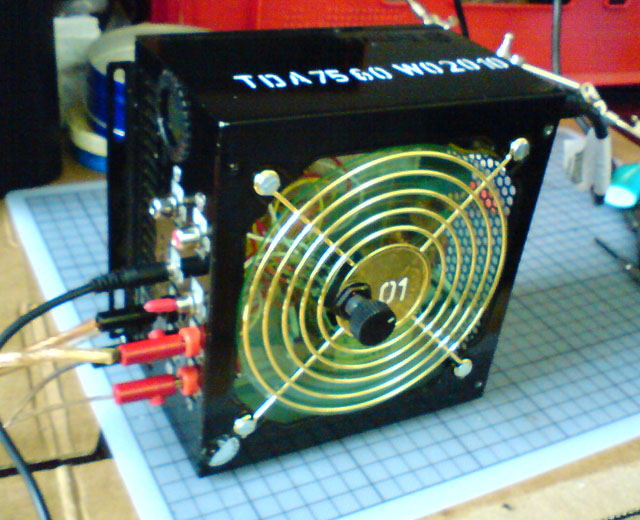

ein sehr einfacher amp in ein altes netzteilgehäuse von reinhold eingebaut.
ich hatte den tda7560 bei conrad in aktion gekauft und mit minimalbauteilen für stereo bestückt.
der trafo ist aus einem uralt tv und ich musste ihn mit einem 7818 auf 18 volt plus reduzieren, da nach dem elko und den gleoichrichterdioden 1,4 mal soviel spannung ist, wie ich auch durch nachlesen herausgefunden habe und mit 22 v der tda seinen dienst verweigerte und erst wieder beim ausschalten einen mucks von sich gab. im datenblatt steht zwar was anderes, aber er wird nicht umsonst bei conrad in aktion sein.
der schaltplan ist aus dem datenblatt, wobei ich die signalmasse (13) und die strommasse zusammengeführt habe. weils in diesem fall egal ist. ein 220 k log poti regelt die lautstärke und ein einfacher umschalter wechselt 2 mögliche line eingänge.
und da ich claudia versprochen habe einen verstärker zu bauen, kriegt sie ihn jetzt.
klingt ganz ok sage ich jetzt mal, vor allem auch weil claudia super boxen von nubert hat.
ich habe keine ahnung, wieviel watt der trafo liefert. von nichts kommt nichts, aber so um die 15 watt sinus werden es schon sein.
|
|

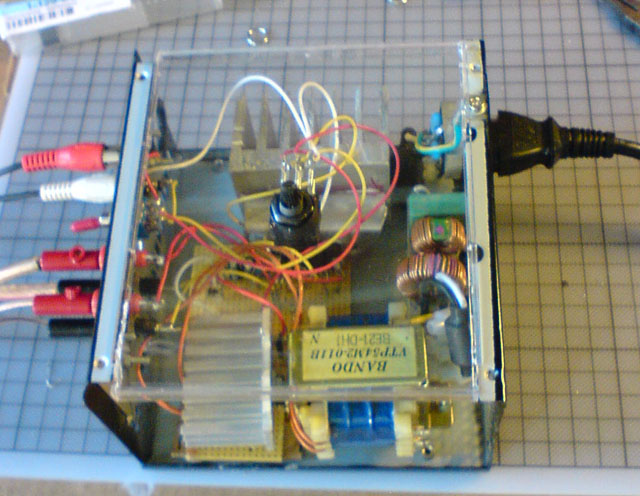

links unten der kühlkörper für den 7818, rechts der alte trafo

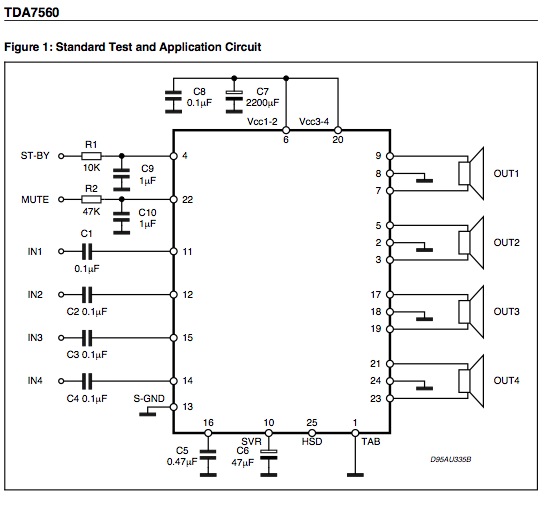

aus dem datenblatt

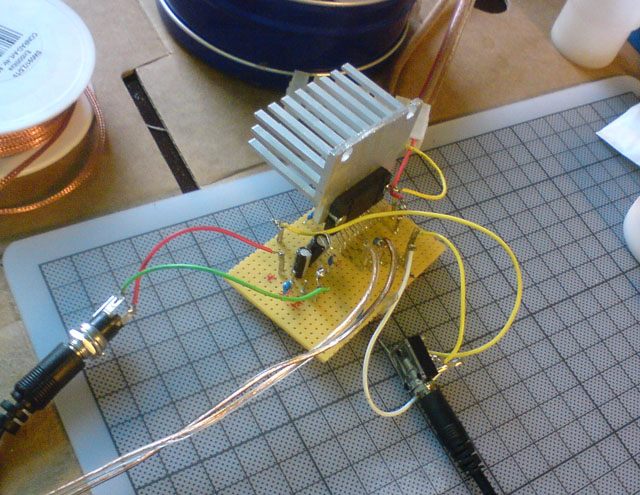

der blosse chip

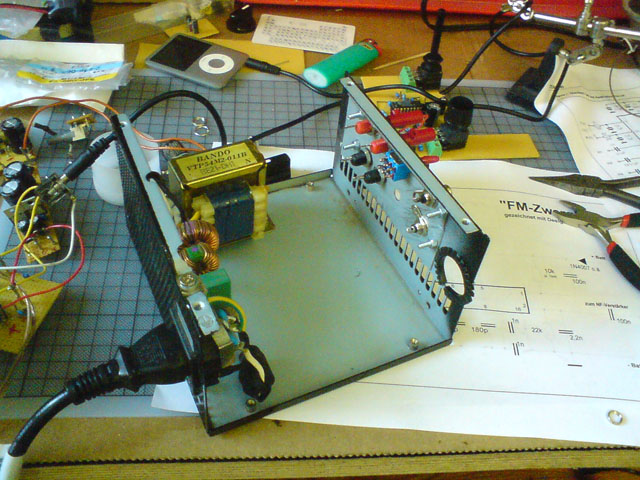

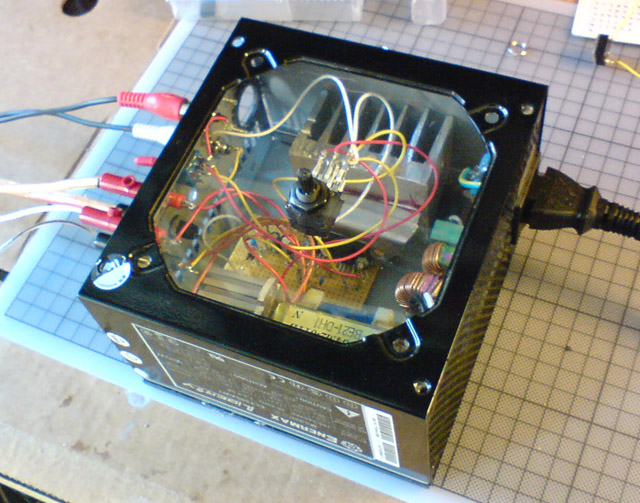

das gehäuse mit dem tv trafo
|
)
)
)
)
)
)
